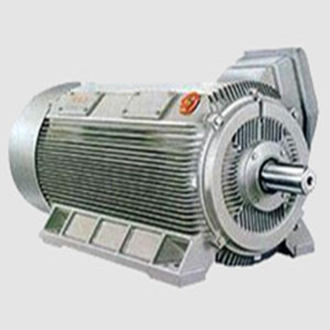

Y2-560-6THWF1  1400KW/6KV/B3/IP55/F級戶外防腐三防緊促型高壓電機

　　一、Y2-560-6THWF1  1400KW/6KV/B3/IP55/F級戶外防腐三防緊促型高壓電機概述

Y2系列緊湊型高壓三相異步電動機是我公司在21世紀開發的高效節能產品。根據國際流行的高壓三相異步電動機新設計技術，結合我們長期穩定的電動機設計和制造經驗，其性能接近或達到國外先進的水產品，防護等級為IP54或IP55。該系列電機的性能和安裝尺寸符合國際電工委員會標準、英國755標準及相關專業技術標準。此外，我公司已多次通過國際質量體系認證。訂購、開發、制造、檢驗、銷售和服務的全過程都按照ISO9001質量體系的要求進行控制。電機電源為三相工頻50Hz(或根據需要為60Hz)電源，電壓等級為6kV。也可設計為3kV、3.3kV、6.6kV等。根據客戶的要求。安裝模式通常為IMB3。也可根據客戶要求設計為IMB35和IMV1(包括承受適當?shù)妮S向力)。該系列電機采用冷軋無取向硅鋼片，高磁導率，低損耗，損耗低，效率高。電機采用可靠的F級絕緣結構和真空壓力(VPI)浸漆，溫升按B級檢測設計，延長了絕緣老化壽命。該系列電機的基本通風方式為IC411，冷卻散熱條件相對成熟。該系列電機具有高效、節能、低振動、低噪音、性能可靠、安全維護方便等特點。電機允許在額定電壓和頻率下直接啟動和降壓啟動。該系列電機是通用的三相異步電機。它們可用于驅動各種通用機械設備，如壓縮機、風扇、水泵、破碎機和其他機械設備。它們也可用作石油、化學工業、醫藥、礦山和其他惡劣環境條件下的油田合作原動機。

　　第二，Y2-560-6THWF1  1400KW/6KV/B3/IP55/F級戶外防腐三防緊促型高壓電機結構表明

Y2三相異步電動機采用了世界上新一代先進的高強度鑄鐵結構，電機機座和端蓋采用了高強度鑄鐵結構。底座外側設有垂直分布的散熱筋，散熱筋縱橫分布，散熱性能好，整體剛性好，經久耐用。定子鐵芯和機座采用外壓配合結構，維護方便。定子繞組采用F級絕緣，通過槽楔固定在定子槽內，端部固定綁扎可靠。在制造過程中，定子繞組經過多次匝間脈沖電壓試驗和耐壓試驗，并經過真空壓力(VPI)浸漬無溶劑涂漆工藝處理，使定子繞組具有良好的結構強度、絕緣性能、電氣性能和防潮性能，能夠在惡劣的環境條件下使用，具有良好的電氣性能。電機轉子采用特殊工藝制造的鑄鋁結構。轉子導桿、端環和風扇在一個步驟中形成，這提高了可靠性并增加了允許拖動負載的轉動慣量。借助精確的轉子平衡系統，電機運行平穩，振動和噪音大大降低。電機采用滾動軸承結構，均配有不間斷加油和排油裝置。軸承結構的良好設計可防止灰塵和雨水侵入。出線盒結構緊湊，防護等級高，接線端子可靠，連接方式靈活，多向連接。出線盒通常放置在電機的右側(從軸延伸端看)，或者可以根據用戶的需要安裝在電機的左側，但在訂購時必須特別注意。

　　3.Y2-560-6THWF1  1400KW/6KV/B3/IP55/F級戶外防腐三防緊促型高壓電機訂購說明

      1。訂購時，客戶必須注明電機型號、功率(千瓦)、電壓、頻率、旋轉方向、保護級別、冷卻方式、出口方向、特殊環境條件和配套機械設備的使用要求。

      2.通常，溫度測量元件可以安裝在該系列電機的定子和軸承上。三個溫度測量元件可以安裝在定子的前端和后端，一個PT100熱電阻可以安裝在前后軸承上。防冷凝和除濕加熱器也可以安裝在電機基座的兩側。如有必要或有其他要求，請?jiān)谟嗁彆r(shí)注明。

     3.電機的主接線盒和輔助接線盒(當有溫度測量元件和加熱器時)通常在電機基座的右側(即UVW出口端在右側)，或者根據客戶的訂購要求，它們可以放置在電機的左側。

      4.在4的啟動過程中。Y2系列電機，電源端電壓不得低于電機額定電壓的85%。電機一般不允許頻繁啟動。允許在冷態下連續啟動兩次(自然停止在兩次啟動之間)，或在額定運行后在熱態下啟動一次。額外重啟應在電機停止后一小時進行(2級電機的額外重啟應在電機停止后四小時進行)。當驅動機械具有阻力矩特性時，如水泵和風機產品，應避免多次啟動。

      5.除聯軸器重量外，外部軸向力和徑向力一般不允許用于電機軸延伸。當電機需要承受徑向力而垂直電機需要承受軸向力時，請?jiān)谟嗁彆r(shí)注明力的大小。

      6.對于其他特殊需求，訂購時請簽署技術協議:1)表中列出的電源規格以外的電機。2)立式電機或其他安裝方式的電機。3)具有特殊安裝尺寸或特殊外部尺寸的電機。4)具有模仿要求的電機。5)對性能參數有特殊和高要求的電機。6)有其他特殊要求的電機。7.隨著國內外技術的進步和相關標準的修訂，該樣品的尺寸和技術參數將會發生變化。請理解，我們將不再另行通知。訂購時，請確認或從公司技術部門獲得正式的外形圖和相關信息。
